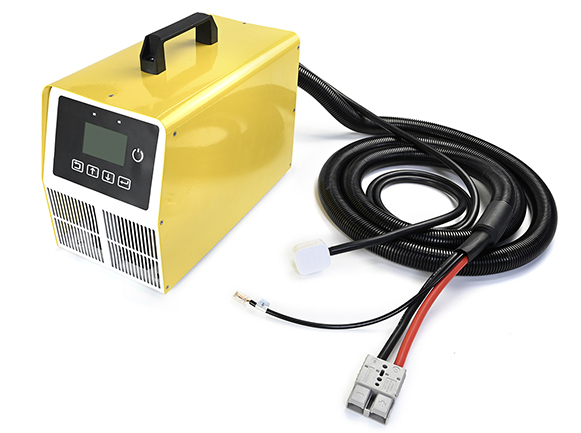

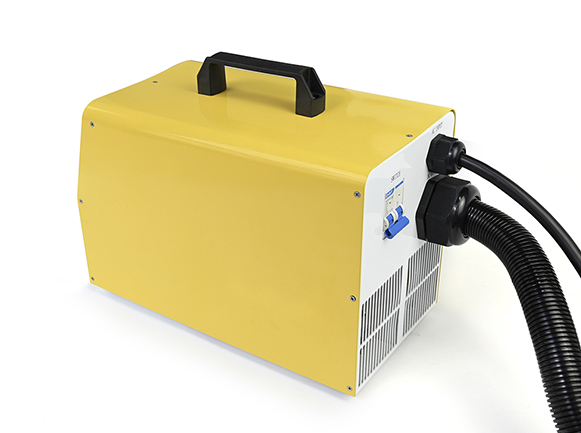

本产品能够通过CAN/RS485与电池通讯，实时读取电池状态信息和充电需求，并凭证电池状态和充电需求调解输出电压和输出电流，使系统以最适合的电流给电池充电 。
本产品接纳液晶动态显示充电信息、电池信息、控制参数等 。用户可通过按键查阅各项参数，并可凭证需要修改充电机参数以顺应差别的系统要求 。
充电机内部具有周全的电子故障自测功效和强盛的电子；すπ，可最洪流平阻止由于装置过失和系统故障而导致产品器件的损坏 。
该系列适用于锂电池充电应用，如电动叉车、电动清扫车、AGV牵引车、AGV搬运车、电动汽艇、电动船舶、工业无人机、电动旅行车等运输与工业电动装备上
用新型高效三相APFC电路拓扑结构，功率因数大于0.99，高频开关电源接纳全桥移相软开关手艺，先进的数字化均流手艺，有用提高了均流精度和抗滋扰性，傻瓜式操作，实时显示已充电量、充电电压、充电电流等信息及运行状态，可预留RS484/CAN组网通讯接口 。
|
项目 |
产品型号 |
PC24100 |
PC24200 |
PC48100 |
PC7280 |
|
输入特征 |
事情电压 |
90～264VAC |
|||
|
频率 |
47Hz～60Hz |
||||
|
接线方法 |
L、N、PE |
||||
|
额定输入电流 |
≤16A |
≤32A |
≤32A |
||
|
功率因数 |
≥0.99@220Vac 50-100% Load |
||||
|
输出特征 |

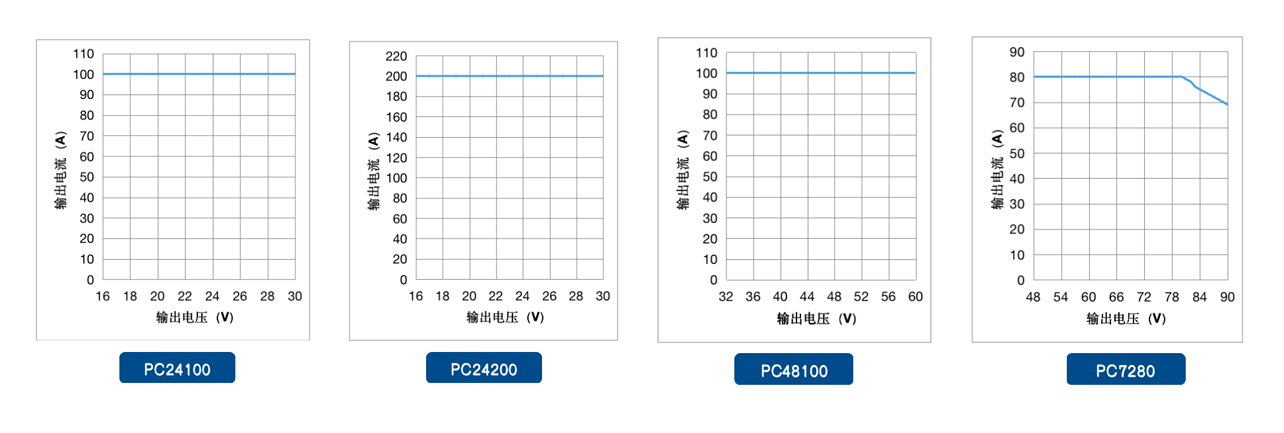

输出电压规模 |
16～30VDC |
32～60VDC |
48～60VDC |
|
|
最大输出电流 |
100A |
200A |
100A |
80A |
|
|
最大输出功率 |
3200W (190Vac～264Vac) |
6400W (190Vac～264Vac) |
6000W (190Vac～264Vac) |
6400W (190Vac～264Vac) |
|
|
稳压精度 |
≤±1.2％Vo |
≤±0.5％Vo |
|||
|
纹波和噪声 |
≤±2%Vo @ 25℃输出满载(测试纹波和噪声时带宽设置≤20MHz) |
||||
|
；すπ |
输出过流 |
110%关闭输出（可自动恢复），120%阻止充电（需重启） |
|||
|
输出过压 |
输出电压＞设置电压+3V，阻止充电 |
||||
|
输入过压 |
270±2Vac 输出关闭，265±2Vac输出恢复 |
||||
|
输入欠压 |
85±2Vac 关闭输出，90±2Vac输出恢复 |
||||
|
低输入电压降额 |
90Vac～180Vac 输出限流最大电流的50%， 输入电压＞ 185Vac 恢复满功率输出 。 |
||||
|
情形 |
事情温度 |
－20℃ ～ +55℃（＞40℃降额） |
|||
|
事情湿度 |
20％～90％ (无冷凝) |
||||
|
存储温度、湿度 |
–25℃～+75℃，10～90% RH |
||||
|
海拔高度 |
≤2000m |
||||
|
系统 |
效率 |
≥91.5%@220Vac 50-100% Load （最高凌驾 93%） |
≥92.5%@220Vac 50-100% Load （最高凌驾 94%） |
||
|
通讯方法 |
RS485/CAN |
||||
|

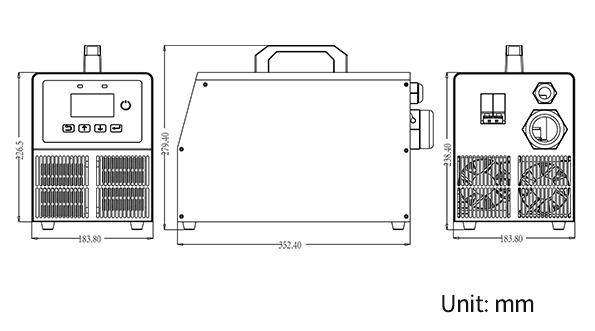

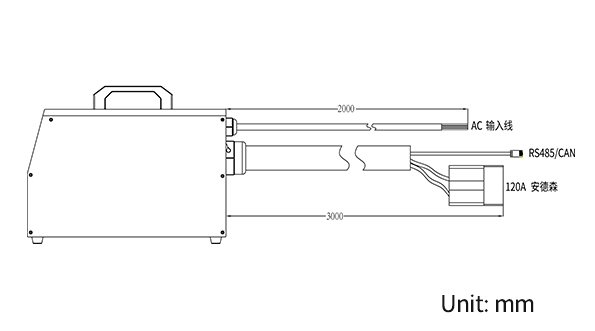

尺寸 |
352.4mm×279.4mm×183.8mm |
||||
|
净重 |
12.4kg |
14.5kg |
|||
|
颜色 |
黄、白、蓝三色可选 |
||||
|
指示灯状态 |
待机 |
绿灯闪 |
|||
|
充电 |
绿灯常亮 |
||||
|
故障 |
红灯常亮 |
||||
|

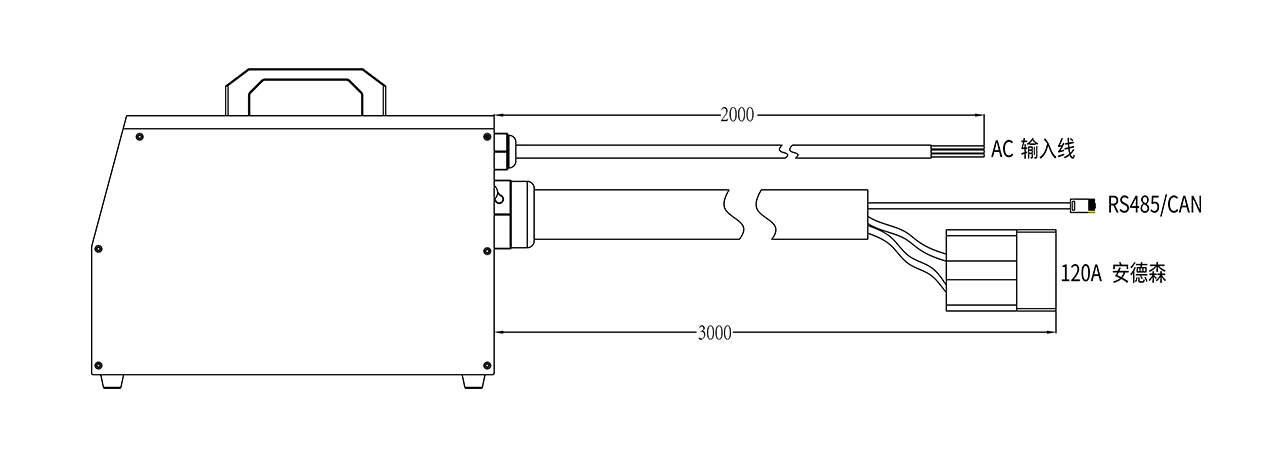

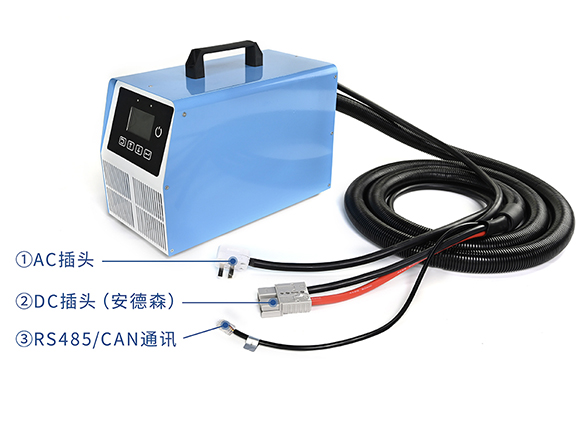

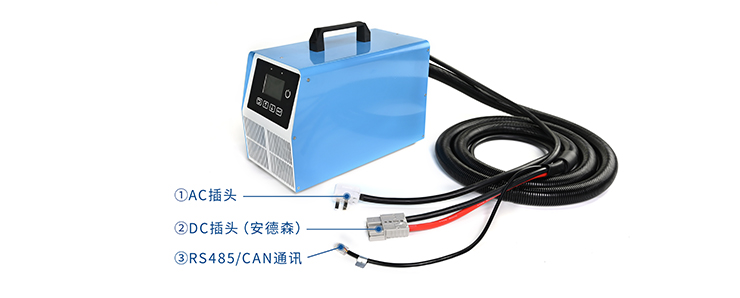

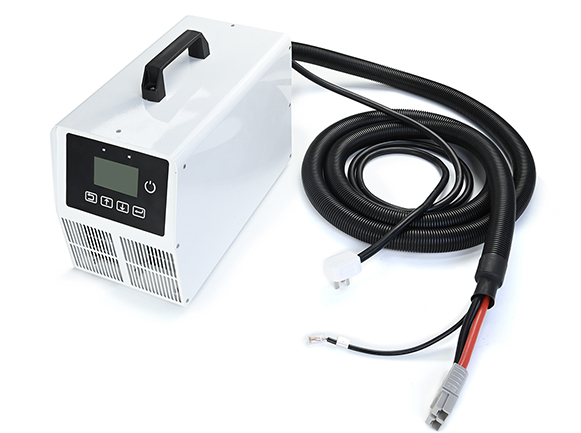

信 号名称 |
端 子型号 |
引 脚编号 |
引 脚说明 |
|
AC 输入 |
E6012 管型接线端子 |
棕 |
L |
|
蓝 |
N |
||
|
黄绿 |
PE |
||
|
电池 |
120A 安德森 |
红 |
BAT+ |
|
黑 |
BAT- |
||
|
CAN |
RJ45 |
1、2、3、6、8 |
NC |
|
4 |
CANH |
||
|
5 |
CANL |
||
|
7 |
GND |
||
|
RS485 |
RJ45 |
1 |
485-B |
|
2 |
485-A |
||
|
3 |
GND |
||
|
4、5、6、7、8 |
NC |
